一、水力旋流器工作原理
二、產品結構組成
筒體段：由柱體 + 錐體組合而成，是離心分級的核心工作區域
進料口：切線式進料結構，保證礦漿旋流穩定，分級效率更高
溢流口 / 溢流管：排出細顆粒礦漿，尺寸可按需調節分級粒度
底流口：排出粗顆粒物料，采用耐磨材質，抗沖刷、不易磨損
內襯結構：高耐磨聚氨酯整體內襯，保護金屬殼體，延長使用壽命
法蘭及緊固件：標準化連接，安裝便捷，適配管路與旋流器組框架
三、產品主要類型
按使用功能分
分級旋流器：用于礦石磨礦回路粗細顆粒分級，實現閉路磨礦
脫泥旋流器：脫除礦漿中細泥雜質，提升精礦品位
濃縮旋流器：對尾礦礦漿進行濃縮脫水，降低含水率
重介質旋流器：用于煤炭、礦石重介質分選，回收加重質
除砂旋流器：去除礦漿、污水中的粗砂顆粒，保護后續設備
按組合形式分
單臺水力旋流器：適用于小流量、簡易分級工況

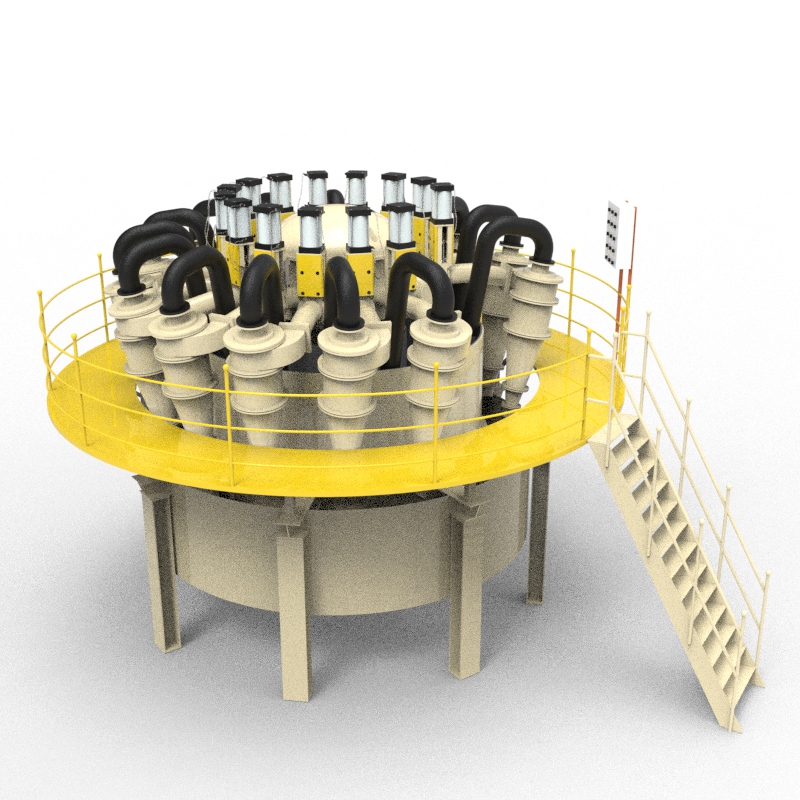

旋流器組：多臺并聯組合安裝，滿足大流量、規?；a(chǎn)需求
按內襯材質分
聚氨酯內襯旋流器：耐磨、耐腐蝕，適用礦山常規礦漿工況
耐磨陶瓷內襯旋流器：適用于高硬度、強磨蝕粗顆粒物料
四、產品性能特點
分級效率高，粒度控制精準
離心力場強度高，粗細顆粒分離徹底，分級粒度可通過溢流口、底流口靈活調節
高耐磨內襯，使用壽命長久
采用高彈性、高耐磨聚氨酯整體澆注內襯，耐礦漿沖刷、抗腐蝕，遠優于鑄鐵材質
結構簡單，無運動部件
無電機、軸承等傳動部件，故障率極低，運行穩定可靠
處理量大，占地空間小
單臺處理能力強，旋流器組模塊化組合，占地面積小，布置靈活
無動力消耗，運行成本低
僅依靠泵壓進料，無需額外動力，能耗低、綜合運維成本經濟
安裝維護便捷
易損件僅為內襯與口件，更換簡單，無需復雜工具與停機改造
五、適用范圍
適用行業：金屬礦山選礦、砂石骨料分級、煤炭洗選、尾礦干排、環保污水處理、化工泥漿處理
適用工藝：磨礦分級、尾礦脫泥、礦漿濃縮、重介質回收、泥漿除砂、細粒物料分選
適用介質：各類礦石礦漿、砂石泥漿、尾礦漿、重介質懸浮液、含固工業污水
六、常規產品規格（支持非標定制）
公稱直徑：Φ50mm～Φ660mm
處理流量：根據旋流器規格與進料壓力定制
內襯材質：高耐磨聚氨酯、耐磨陶瓷
組合形式：單臺、2 聯 / 4 聯 / 6 聯 / 8 聯及以上旋流器組
安裝方式：立式固定安裝、框架式集成安裝
七、精誠-蒂克拓普礦山裝備核心優勢
礦山工況專項設計
針對礦漿磨蝕性強、濃度波動大的特點優化結構，分級精度與穩定性更突出
聚氨酯內襯工藝成熟
整體澆注一體成型，無拼接、不脫層，耐磨抗撕裂，使用壽命大幅提升
規格齊全，定制靈活
可根據處理量、分級粒度、礦漿特性定制單臺旋流器或成套旋流器組
現貨充足，交付快捷
常規規格旋流器及內襯、口件等配件常備現貨，非標組合設備生產周期短
廠家直供，性價比高
源頭生產無中間商，提供完整質保與工藝選型指導，適配各類選礦生產線
八、定制與服務支持
支持根據磨礦工藝、處理量、分級粒度要求定制水力旋流器及旋流器組
提供聚氨酯內襯、溢流口、底流口等易損配件單獨供應與定制
免費提供工藝流程設計、設備選型、安裝調試與操作指導
可承接選礦廠、尾礦系統長期配套供貨與設備維保服務
九、常見問題 FAQ
水力旋流器主要用在選礦什么環節？
主要用于球磨機閉路分級、尾礦脫泥濃縮、重介質回收、細泥除雜等核心濕法工藝。
旋流器分級粒度如何調節？
可通過更換不同尺寸的溢流口、底流口，或調節進料壓力實現分級粒度控制。
水力旋流器易損件有哪些？
核心易損件為聚氨酯內襯、溢流口、底流口，更換便捷，維護成本低。
大流量工況該如何選用旋流器？
大流量場景建議選用多臺并聯的旋流器組，處理量穩定、分級效果均勻，適配規?；a(chǎn)。
